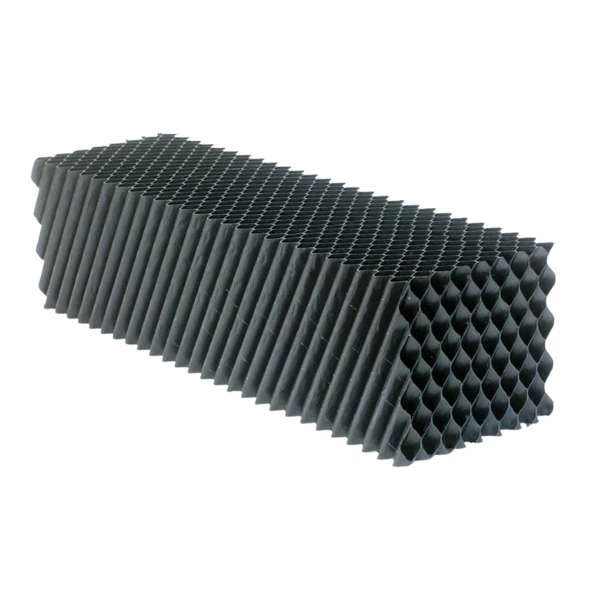

صفحات لاملا

در بسیاری از واحدهای تصفیه فاضلاب و آب، بخش ته‌نشینی یکی از تعیین‌کننده‌ترین مراحل فرآیند است. در این مرحله باید ذرات معلق، لخته‌ها و بخشی از آلودگی‌های موجود در جریان آب یا پساب، قبل از ورود به مراحل بعدی از جریان جدا شوند. اگر این مرحله به‌درستی انجام نشود، فشار زیادی به تجهیزات پایین‌دستی مانند فیلترهای شنی، فیلترهای کربنی یا ممبران‌های اسمز معکوس وارد می‌شود و هزینه‌های بهره‌برداری سیستم به‌طور قابل توجهی افزایش پیدا می‌کند.

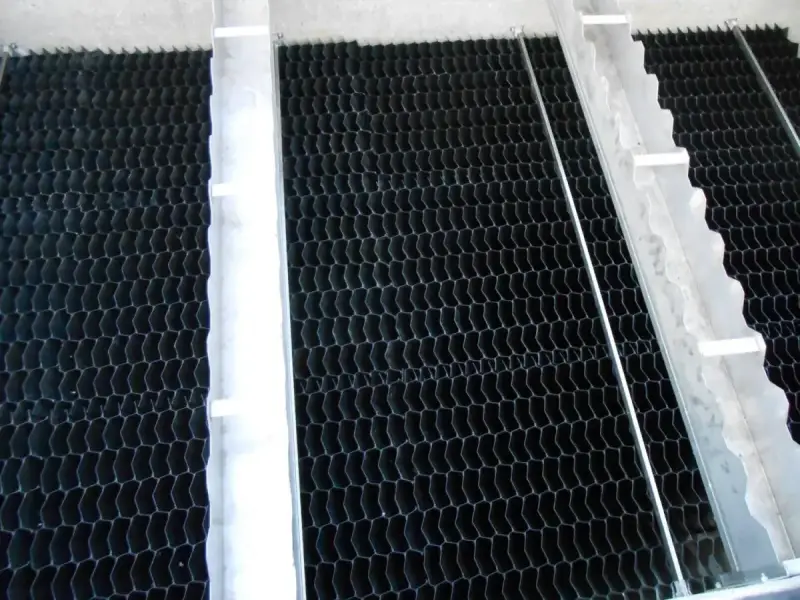

صفحات لاملا | افزایش راندمان ته‌نشینی در تصفیه آب و فاضلاب

در چنین شرایطی صفحات لاملا (Lamella Plates) به‌عنوان یکی از تجهیزات مؤثر در بهبود فرآیند ته‌نشینی مورد استفاده قرار می‌گیرند. صفحات لاملا مجموعه‌ای از صفحات شیب‌دار و موازی هستند که در داخل حوضچه‌های ته‌نشینی نصب می‌شوند.

این صفحات با ایجاد مسیرهای باریک برای عبور جریان، سطح مؤثر ته‌نشینی را چندین برابر افزایش می‌دهند و باعث می‌شوند ذرات معلق سریع‌تر از جریان جدا شوند. در واقع عملکرد صفحات لاملا بر پایه افزایش سطح ته‌نشینی بدون افزایش ابعاد مخزن است. به همین دلیل در پروژه‌هایی که محدودیت فضا وجود دارد یا نیاز به افزایش ظرفیت تصفیه‌خانه احساس می‌شود، استفاده از صفحات لاملا یکی از راهکارهای مهندسی بسیار رایج محسوب می‌شود.

ساختار صفحات لاملا

صفحات لاملا معمولاً به‌صورت مجموعه‌ای از صفحات موازی با زاویه مشخص طراحی می‌شوند که در داخل یک قاب یا سازه نگهدارنده قرار می‌گیرند. زاویه نصب صفحات معمولاً بین ۵۵ تا ۶۰ درجه انتخاب می‌شود تا ذرات ته‌نشین شده بتوانند به‌راحتی روی سطح صفحات لغزش پیدا کرده و به سمت پایین حرکت کنند.

این صفحات معمولاً از جنس مواد پلیمری مقاوم مانند PVC یا پلی‌پروپیلن (PP) ساخته می‌شوند که در برابر خوردگی شیمیایی، رطوبت و شرایط محیطی مقاومت مناسبی دارند. استفاده از این مواد باعث می‌شود صفحات لاملا در شرایط مختلف صنعتی یا شهری عمر مفید بالایی داشته باشند.

در بسیاری از سیستم‌ها، صفحات لاملا به‌صورت ماژولار طراحی می‌شوند. این طراحی ماژولار باعث می‌شود نصب، تعمیر یا تعویض آن‌ها ساده‌تر انجام شود و در صورت نیاز بتوان ظرفیت سیستم را با اضافه کردن ماژول‌های جدید افزایش داد.

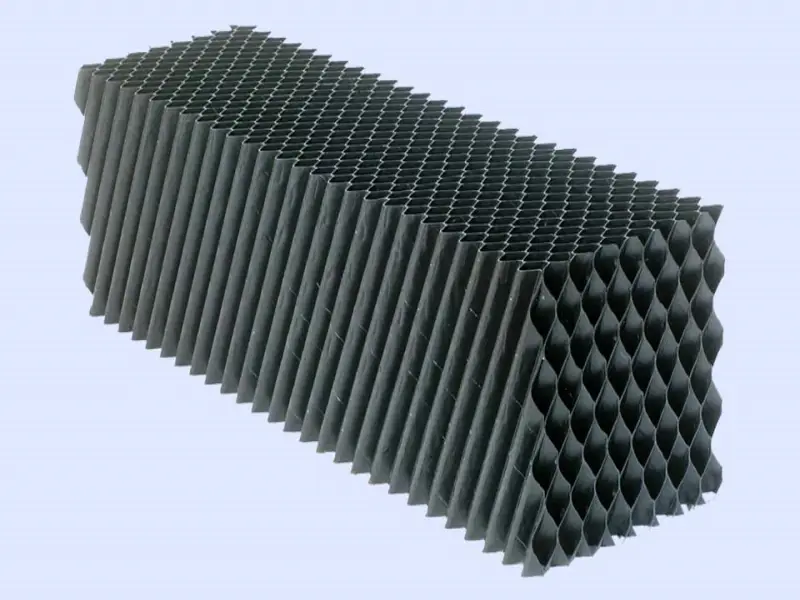

نحوه عملکرد صفحات لاملا در فرآیند ته‌نشینی

در حوضچه‌های ته‌نشینی معمولی، ذرات معلق باید فاصله نسبتاً زیادی را طی کنند تا به کف مخزن برسند. اگر سرعت جریان بالا باشد یا زمان ماند کافی نباشد، بسیاری از این ذرات فرصت ته‌نشینی پیدا نمی‌کنند و همراه جریان از سیستم خارج می‌شوند.

اما در سیستم‌هایی که از صفحات لاملا استفاده می‌شود، شرایط متفاوت است. صفحات شیب‌دار باعث می‌شوند جریان به کانال‌های باریک تقسیم شود و مسیر حرکت ذرات کوتاه‌تر شود. زمانی که ذرات معلق وارد این کانال‌ها می‌شوند، خیلی سریع به سطح صفحات برخورد کرده و روی آن‌ها ته‌نشین می‌شوند.

پس از برخورد، ذرات روی سطح صفحات حرکت کرده و به سمت پایین مخزن هدایت می‌شوند و در قسمت جمع‌آوری لجن تجمع پیدا می‌کنند. در همین زمان، آب زلال شده از بخش بالایی صفحات خارج شده و وارد مرحله بعدی تصفیه می‌شود.

این مکانیزم باعث می‌شود راندمان ته‌نشینی در مقایسه با حوضچه‌های معمولی به‌طور قابل توجهی افزایش پیدا کند.

مزایای استفاده از صفحات لاملا در سیستم‌های تصفیه

– افزایش سطح مؤثر ته‌نشینی در داخل مخزن

– بهبود راندمان حذف ذرات معلق

– کاهش بار مواد معلق ورودی به فیلترها

– کاهش مصرف مواد شیمیایی در برخی فرآیندها

– کاهش هزینه‌های بهره‌برداری در بلندمدت

– امکان ارتقای ظرفیت تصفیه‌خانه‌های موجود

– اشغال فضای کمتر نسبت به روش‌های سنتی ته‌نشینی

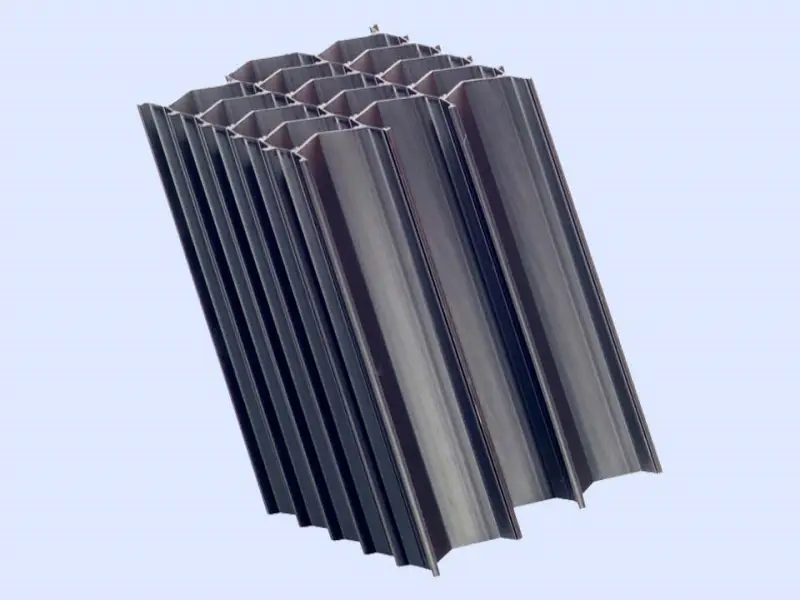

کاربرد لاملا در صنایع مختلف

– پکیج تصفیه فاضلاب صنعتی و بهداشتی: در پکیج‌های تصفیه فاضلاب، صفحات لاملا برای تسریع ته‌نشینی لجن و جداسازی ذرات جامد از پساب به‌کار می‌روند. این صفحات موجب افزایش ظرفیت تصفیه و کاهش حجم مخزن ته‌نشینی می‌شوند.

– تصفیه آب آشامیدنی شهری: در تصفیه‌خانه‌های آب شهری، لاملاها در واحد ته‌نشینی پس از فرآیند انعقاد و لخته‌سازی نصب می‌شوند تا ذرات معلق به‌طور مؤثر جدا شده و شفافیت آب نهایی افزایش یابد.

-کارخانجات صنایع غذایی و لبنیات: در صنایع غذایی، وجود چربی و مواد آلی در پساب‌ها می‌تواند موجب آلودگی شود. صفحات لاملا در این بخش برای جداسازی چربی، مواد معلق و افزایش راندمان تصفیه فیزیکی کاربرد دارند.

– صنایع فولاد، پتروشیمی، آبکاری و داروسازی: در این صنایع، فاضلاب حاوی فلزات سنگین، روغن و ترکیبات شیمیایی است. صفحات لاملا به کاهش بار مواد جامد در مرحله اولیه تصفیه کمک کرده و از ورود آلاینده‌ها به مراحل بیولوژیکی یا شیمیایی جلوگیری می‌کنند.

– تصفیه‌خانه‌های مجتمع‌های مسکونی، هتل‌ها و بیمارستان‌ها: در سیستم‌های تصفیه فاضلاب این مجموعه‌ها، صفحات لاملا برای افزایش راندمان ته‌نشینی فاضلاب بهداشتی، کاهش حجم لجن و ارتقای کیفیت خروجی پساب مورد استفاده قرار می‌گیرند.

کاربرد صفحات لاملا در سیستم‌های آب شیرین‌کن صنعتی (RO Pretreatment)

در سیستم‌های آب‌شیرین‌کن صنعتی، صفحات لاملا نقش یک واحد پیش‌تصفیه دقیق را ایفا می‌کنند و با ایجاد جریان لایه‌ای پایدار، ذرات معلق ریزتر از ۳۰ میکرون را قبل از ورود به فیلترهای شنی و کارتریجی حذف می‌کنند. این فرآیند باعث کاهش SDI، جلوگیری از Fouling ممبران و افزایش عمر سرویس سیستم RO می‌شود. طراحی زاویه‌دار صفحات، زمان ماند مؤثر را بدون افزایش حجم مخزن بالا می‌برد و ته‌نشینی را یکنواخت می‌کند. در پروژه‌های صنعتی ۲۰۲۴ تا ۲۰۲۶ ثابت شده که استفاده از لاملا در پیش‌تصفیه RO، مصرف مواد شیمیایی و تعداد بک‌واش فیلترها را تا 3۰–2۰  درصد کاهش می‌دهد و پایداری کیفیت آب خوراک RO را تضمین می‌کند.

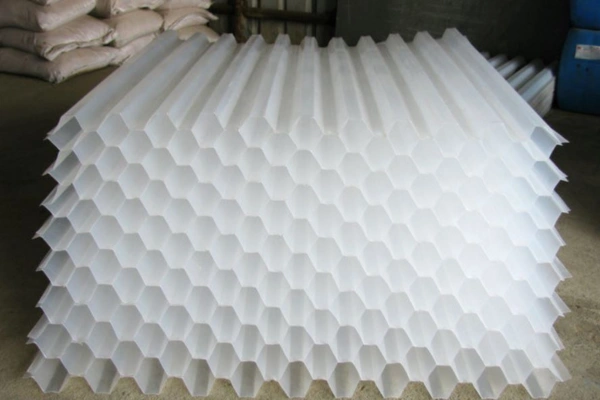

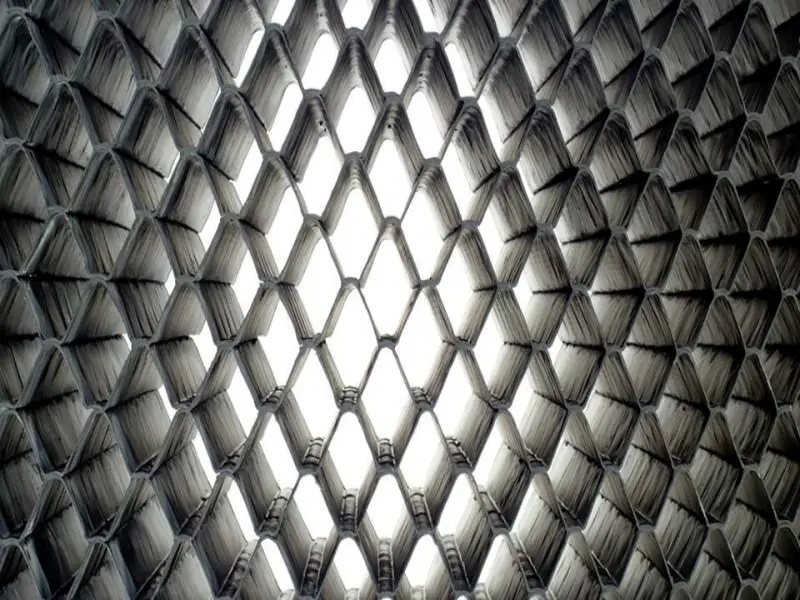

جنس و طراحی صفحات لاملا

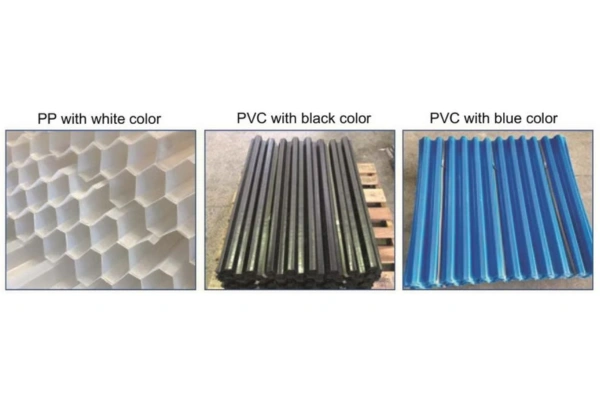

جنس صفحات لاملا معمولاً از PVC سخت یا پلی‌پروپیلن (PP) انتخاب می‌شود تا در برابر خوردگی شیمیایی، رطوبت مداوم و تنش‌های مکانیکی مقاومت کافی داشته باشند. در کاربردهای صنعتی و فاضلاب‌های خورنده، PP به دلیل استحکام و دوام بالاتر گزینه مناسب‌تری محسوب می‌شود.

از نظر طراحی، زاویه استاندارد حدود ۵۵ تا ۶۰ درجه و فاصله دقیق بین صفحات باعث ایجاد جریان لایه‌ای پایدار و افزایش سطح مؤثر ته‌نشینی می‌شود. شرکت پاک پساب اقلیم با طراحی مهندسی‌شده و استفاده از متریال با کیفیت، صفحات لاملا را متناسب با شرایط هر پروژه تولید می‌کند تا حداکثر راندمان جداسازی و طول عمر تجهیز تضمین شود.

چالش‌های صفحات لاملا

با وجود راندمان بالا، صفحات لاملا در صورت طراحی یا نگهداری نادرست ممکن است با مشکلاتی مواجه شوند:

– گرفتگی صفحات (Fouling): تجمع ذرات معلق و لجن بین لایه‌ها در دبی‌ بالا یا تهویه نامناسب.

– توزیع غیریک‌نواخت جریان: باعث افت راندمان و ته‌نشینی ناقص می‌شود.

– تجمع لجن در لبه‌ها: در زاویه‌های نادرست یا جریان غیریکنواخت رخ می‌دهد.

– حساسیت به نوسانات بار ورودی: تغییر ناگهانی کیفیت پساب راندمان را کاهش می‌دهد.

جمع بندی

صفحات لاملا با ایجاد ته‌نشینی لایه‌ای، راندمان جداسازی ذرات را به‌طور چشمگیری افزایش می‌دهند و فضای موردنیاز تصفیه‌خانه را کاهش می‌دهند. انتخاب صحیح جنس، طراحی مهندسی‌شده و رعایت ظرفیت هیدرولیکی، کلید عملکرد پایدار این صفحات است. در کنار مزایا، چالش‌هایی مانند گرفتگی یا توزیع نامناسب جریان نیز وجود دارد که با طراحی اصولی برطرف می‌شوند. شرکت پاک پساب اقلیم با تولید لاملاهای استاندارد و متناسب‌سازی آن‌ها با شرایط هر پروژه، عملکردی مطمئن و طولانی‌مدت را تضمین می‌کند.
