در هر تصفیه فاضلاب، مرحلهای وجود دارد که کیفیت خروجی به میزان زیادی به عملکرد آن وابسته است؛ مرحلهای که وظیفه آن جداسازی ذرات معلق از آب و تولید پسابی شفافتر است. اگر تاکنون برایتان سؤال شده که کلاریفایر چیست و چرا تقریباً در تمام تصفیهخانههای شهری و صنعتی از آن استفاده میشود، باید بدانید این تجهیز یکی از مهمترین واحدهای جداسازی فیزیکی در فرآیند تصفیه محسوب میشود.
کلاریفایر (زلالساز) چیست؟
کلاریفایر (Clarifier) یا زلالساز، حوضچهای مهندسیشده است که با کاهش سرعت جریان، شرایط لازم برای تهنشینی ذرات معلق، لختهها و لجن فعال را فراهم میکند. نتیجه این فرآیند، خروج آب زلال از قسمت فوقانی و جمعآوری لجن در کف مخزن است.
کلاریفایر تنها یک مخزن تهنشینی ساده نیست؛ بلکه یکی از تجهیزات کلیدی برای تثبیت عملکرد کل فرآیند تصفیه به شمار میرود. در بسیاری از تصفیهخانهها، عملکرد ضعیف زلالساز میتواند باعث افزایش TSS، کاهش کیفیت پساب و حتی اختلال در واحدهای بعدی مانند فیلترهای شنی، سیستمهای UF و RO شود.
مهمترین وظایف کلاریفایر عبارتاند از:
– حذف ذرات معلق (TSS)
– جداسازی لجن فعال در سیستم لجن فعال
– کاهش کدورت (Turbidity)
– کاهش بار هیدرولیکی واحدهای بعدی
– افزایش کیفیت پساب خروجی
– تغلیظ اولیه لجن
در کلاریفایر ثانویه، لجن تهنشینشده معمولاً به دو بخش تقسیم میشود:
RAS (Return Activated Sludge) : برای بازگشت به حوض هوادهی
WAS (Waste Activated Sludge): برای دفع یا فرآوری لجن
به همین دلیل، طراحی صحیح کلاریفایر مستقیماً بر راندمان بیولوژیکی کل تصفیهخانه اثر میگذارد.

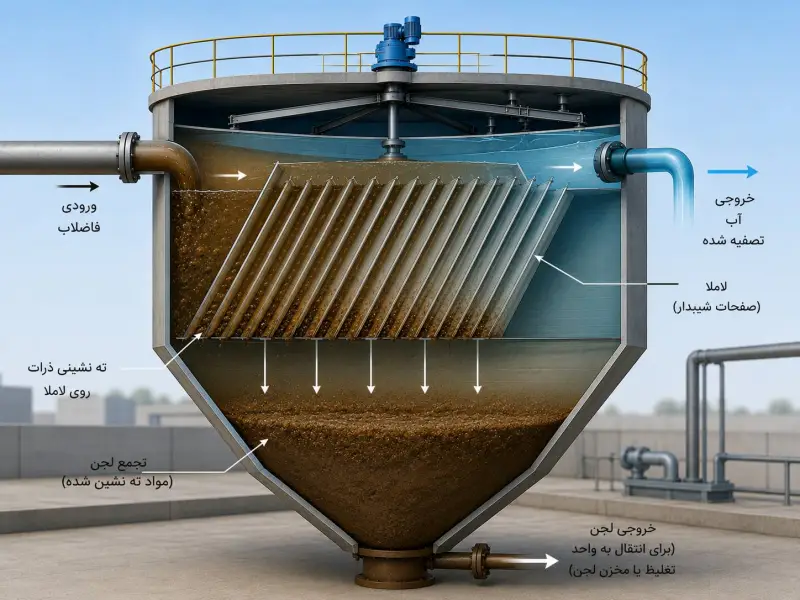

مکانیزم تهنشینی ذرات معلق
یکی از مهمترین پارامترهای طراحی که عملکرد زلالساز را تعیین میکند، Retention Time Hydraulic (زمان ماند هیدرولیکی) است.
زمان ماند نشان میدهد که آب چه مدت داخل کلاریفایر باقی میماند تا ذرات فرصت کافی برای تهنشینی داشته باشند. اگر این زمان کمتر از مقدار طراحی باشد، ذرات قبل از تهنشین شدن همراه جریان از مخزن خارج میشوند. در مقابل، زمان ماند بیش از حد نیز میتواند باعث افزایش حجم سازه و هزینه ساخت شود.
در طراحی کلاریفایر معمولاً پارامترهای زیر بررسی میشوند:
Surface Overflow Rate (SOR) –
Hydraulic Retention Time –
Solids Loading Rate (SLR) –
Weir Loading Rate –
– عمق مخزن
– سرعت ته نشینی ذرات
یکی دیگر از اجزای مهم، سرریز V-notch است. این نوع سرریز با ایجاد توزیع یکنواخت جریان، از ایجاد نقاط با دبی بالا جلوگیری کرده و باعث خروج یکنواخت آب زلال از محیط کلاریفایر میشود. استفاده از سرریزهای دندانهای V-notch ،احتمال ایجاد جریانهای موضعی (Short Circuiting) را کاهش داده و راندمان تهنشینی را افزایش میدهد.

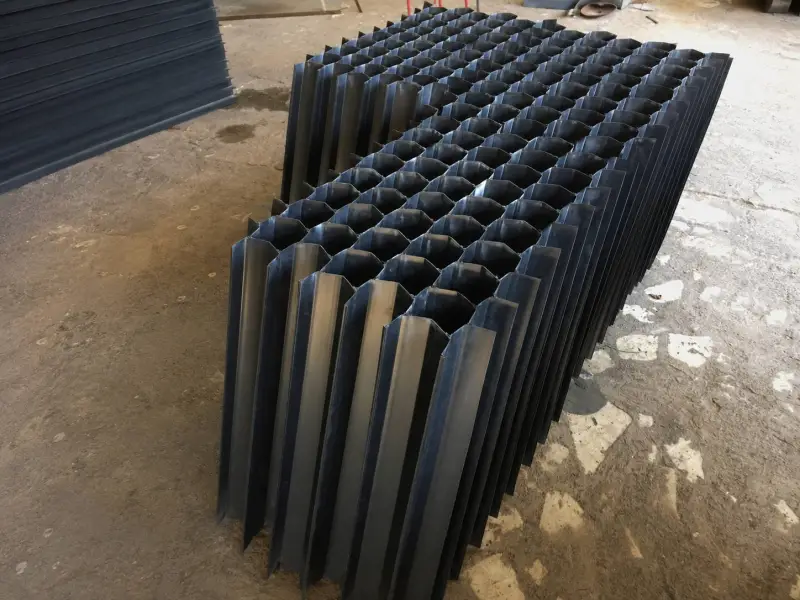

کلاریفایر مجهز به صفحات لاملا

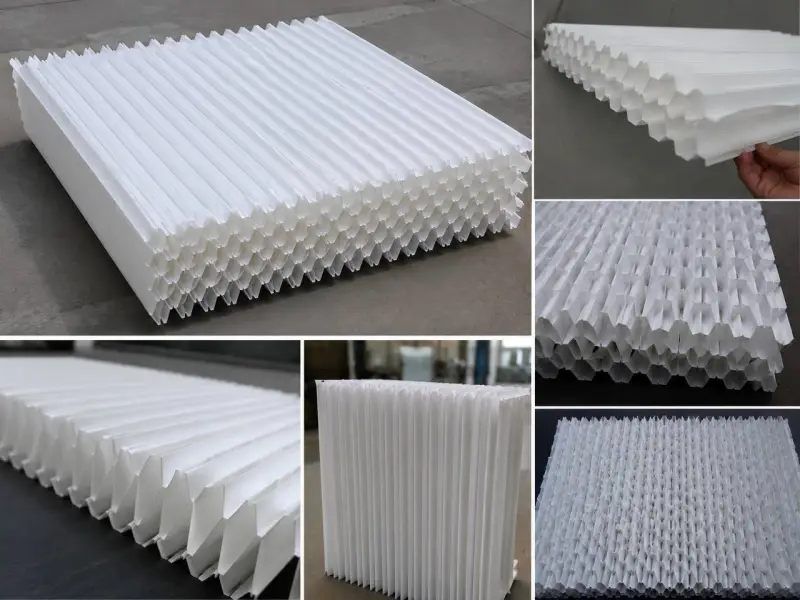

در برخی پروژههای تصفیه آب و فاضلاب، تنها استفاده از یک کلاریفایر معمولی پاسخگوی ظرفیت یا راندمان مورد انتظار نیست. در چنین شرایطی، میتوان با نصب صفحات لاملا (Lamella Plates) در داخل کلاریفایر، سطح مؤثر تهنشینی را به میزان قابل توجهی افزایش داد.
صفحات لاملا بهصورت شیبدار داخل مخزن نصب میشوند و با کوتاه کردن مسیر تهنشینی ذرات، شرایط مناسبتری برای جداسازی جامدات معلق فراهم میکنند. این موضوع باعث میشود ذرات سریعتر به کف مخزن منتقل شده و آب زلال با کیفیت بالاتری از کلاریفایر خارج شود.
در این روش، ساختار اصلی کلاریفایر تغییری نمیکند و تنها با تجهیز آن به صفحات لاملا، راندمان زلالسازی افزایش مییابد. به همین دلیل، این راهکار گزینهای مناسب برای پروژههایی است که با محدودیت فضا، افزایش دبی ورودی یا نیاز به بهبود کیفیت پساب روبهرو هستند.
از مهمترین مزایای استفاده از صفحات لاملا در کلاریفایر میتوان به موارد زیر اشاره کرد:
– افزایش راندمان تهنشینی ذرات معلق
– استفاده بهینه از فضای موجود
– کاهش احتمال خروج ذرات همراه پساب
– بهبود عملکرد واحدهای پاییندست تصفیه
– امکان افزایش ظرفیت سیستم بدون تغییر اساسی در سازه کلاریفایر
انتخاب تعداد، ابعاد و زاویه نصب صفحات لاملا باید بر اساس دبی طراحی، ویژگیهای فاضلاب و معیارهای مهندسی انجام شود تا بیشترین راندمان از سیستم حاصل شود.

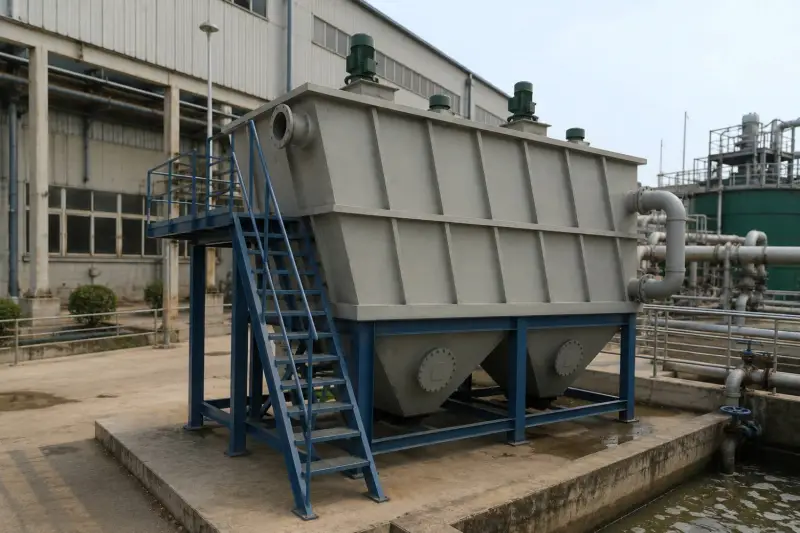

سیستم لجنروب (Scraper)
پس از تهنشینی ذرات، لجن در کف کلاریفایر تجمع پیدا میکند و باید بهصورت مداوم جمعآوری شود. این وظیفه بر عهده سیستم لجنروب (Scraper) است که با استفاده از پل لجنروب و تیغههای جمعکننده، لجن را به سمت قیف تخلیه هدایت میکند.
عملکرد صحیح پل لجنروب از تجمع بیش از حد لجن در کف مخزن جلوگیری کرده و مانع از شناور شدن مجدد ذرات در جریان آب میشود. این موضوع نقش مهمی در حفظ کیفیت پساب خروجی و پایداری عملکرد کلاریفایر دارد.
در کلاریفایرهای دایرهای، پل لجنروب بهصورت دورانی حرکت میکند، در حالی که در مخازن مستطیلی معمولاً از سیستمهای زنجیری یا رفتوبرگشتی استفاده میشود. همچنین، بازبینی منظم قطعات مکانیکی و تنظیم سرعت حرکت لجنروب، تأثیر مستقیمی بر افزایش عمر تجهیزات و کاهش هزینههای نگهداری دارد.
جمعبندی
انتخاب یک کلاریفایر مناسب تنها به ابعاد مخزن یا ظرفیت تصفیه محدود نمیشود؛ آنچه عملکرد واقعی سیستم را تعیین میکند، هماهنگی بین طراحی هیدرولیکی، کیفیت ساخت تجهیزات و شرایط بهرهبرداری است. در بسیاری از پروژهها، با بهکارگیری راهکارهایی مانند تجهیز کلاریفایر به صفحات لاملا، میتوان بدون توسعه سازه، راندمان زلالسازی را بهطور قابلتوجهی افزایش داد. به همین دلیل، بررسی دقیق نیازهای هر پروژه و انتخاب راهکار مهندسی متناسب، علاوه بر بهبود کیفیت پساب، هزینههای بهرهبرداری و نگهداری را نیز در بلندمدت کاهش خواهد داد.
