در بسیاری از پروژه های ساختمانی، صنعتی و بهداشتی، انتقال فاضلاب به صورت ثقلی انجام می شود. اما همیشه شرایط پروژه برای اجرای خط ثقلی مناسب نیست. پایین تر بودن محل جمع آوری فاضلاب، اختلاف تراز با مقصد، محدودیت در ایجاد شیب لوله یا قرار گرفتن ورودی پکیج تصفیه در ارتفاع بالاتر، از جمله شرایطی هستند که می توانند استفاده از ایستگاه پمپاژ فاضلاب را ضروری کنند.
لیفت استیشن فاضلاب در این شرایط، فاضلاب را در یک مخزن یا چاهک جمع آوری کرده و پس از رسیدن سطح آن به تراز مشخص، به کمک پمپ به نقطه موردنظر منتقل می‌کند.
با این حال، وجود اختلاف ارتفاع به تنهایی به معنی نیاز قطعی به پمپ نیست. انتخاب بین انتقال ثقلی و پمپاژ باید بر اساس تراز های پروژه، دبی فاضلاب، مسیر انتقال، افت فشار و شرایط اجرای خط انجام شود.

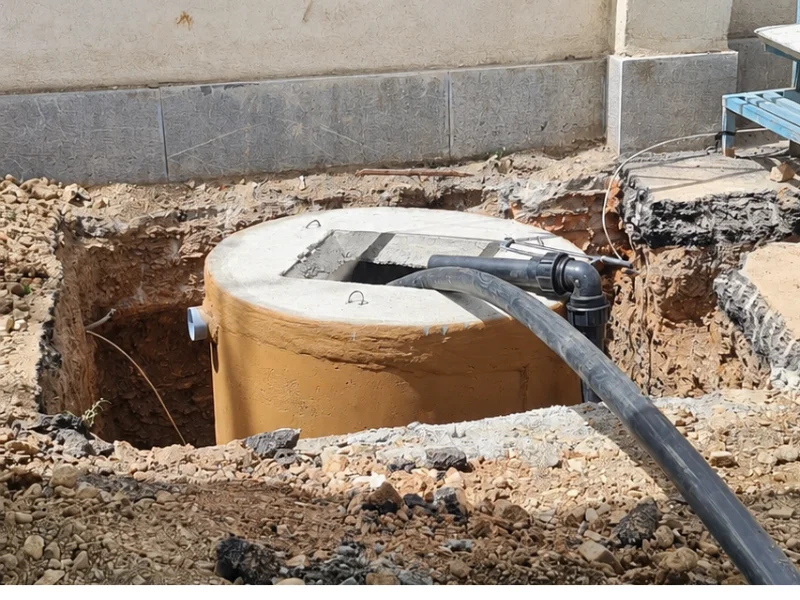

ایستگاه پمپاژ فاضلاب چیست؟
ایستگاه پمپاژ فاضلاب (Lift Station) مجموعه‌ای برای جمع‌آوری موقت و انتقال فاضلاب است که زمانی مورد استفاده قرار می‌گیرد که انتقال فاضلاب به روش ثقلی امکان پذیر نباشد یا اجرای خط ثقلی از نظر فنی و اقتصادی مناسب نباشد.
یک ایستگاه پمپاژ معمولاً از اجزایی مانند موارد زیر تشکیل می‌شود:
- مخزن یا چاهک جمع آوری
- پمپ فاضلاب
- لوله دهش و اتصالات
- شیرآلات
- تجهیزات کنترل سطح
- تابلو برق و سیستم کنترل
- فلوتر
فاضلاب ابتدا وارد مخزن می‌شود و با افزایش سطح، پمپ فعال شده و فاضلاب را از طریق خط انتقال به مقصد می‌رساند.
نکته مهم این است که لیفت استیشن وظیفه انتقال فاضلاب را بر عهده دارد و عملیات تصفیه انجام نمی‌دهد. بنابراین می توان از آن در کنار پکیج تصفیه فاضلاب، سپتیک تانک یا شبکه فاضلاب استفاده کرد.

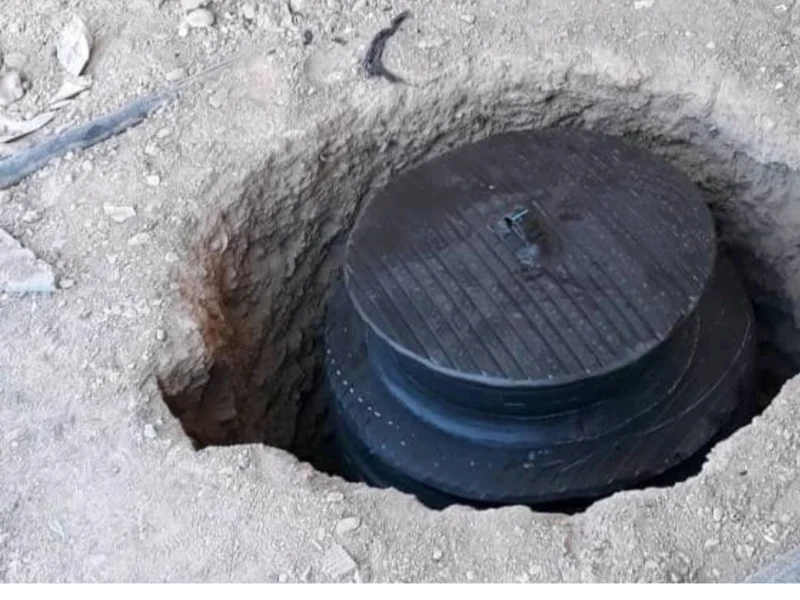

چه زمانی ایستگاه پمپاژ فاضلاب لازم است؟
1. زمانی که انتقال ثقلی امکان پذیر نیست
انتقال ثقلی به شیب مناسب در مسیر لوله نیاز دارد. اگر به دلیل شرایط زمین، محدودیت های اجرایی یا اختلاف تراز نتوان شیب مورد نیاز را ایجاد کرد، جریان فاضلاب با مشکل مواجه می شود.
در چنین شرایطی، استفاده از ایستگاه پمپاژ می تواند امکان جمع آوری فاضلاب در یک تراز پایین تر و انتقال آن به نقطه مورد نظر را فراهم کند.
2. زمانی که مقصد فاضلاب در ارتفاع بالاتری قرار دارد
یکی از کاربرد های رایج لیفت استیشن، انتقال فاضلاب از یک تراز پایین به مقصدی در ارتفاع بالاتر است.
برای مثال، ممکن است فاضلاب یک ساختمان در پایین ترین بخش سایت جمع شود، اما لازم باشد به شبکه فاضلاب، مخزن یا واحد تصفیه ای در تراز بالاتر منتقل شود. در این حالت، نیروی گرانش به تنهایی برای انتقال فاضلاب کافی نیست.
البته برای انتخاب پمپ باید علاوه بر اختلاف ارتفاع، دبی فاضلاب و افت فشار خط انتقال نیز محاسبه شود.
۳. زمانی که ورودی پکیج تصفیه بالاتر از محل جمع‌آوری است
در برخی پروژه ها، محل نصب پکیج تصفیه فاضلاب در تراز بالاتری نسبت به خروجی شبکه قرار دارد. در نتیجه فاضلاب نمی‌تواند مستقیماً وارد پکیج شود.
در این شرایط، یک ایستگاه پمپاژ می‌تواند قبل از پکیج قرار گرفته و فاضلاب را تا تراز ورودی سیستم تصفیه منتقل کند.
به همین دلیل، در طراحی سیستم تصفیه فاضلاب باید تراز محل جمع آوری، ورودی پکیج و نقطه تخلیه از ابتدا بررسی شوند.
4. زمانی که اجرای خط ثقلی دشوار یا پرهزینه است
گاهی انتقال ثقلی از نظر فنی امکان پذیر است، اما ایجاد شیب مناسب مستلزم اجرای لوله در عمق زیاد است. این موضوع می‌تواند حجم خاکبرداری، هزینه اجرا و دشواری تعمیرات را افزایش دهد.
وجود تأسیسات زیرزمینی، مسیرهای عبور خودرو یا محدودیت فضای پروژه نیز ممکن است اجرای خط ثقلی را پیچیده‌تر کند.
در این شرایط، اجرای یک ایستگاه پمپاژ و خط دهش می‌تواند به عنوان گزینه جایگزین بررسی شود. با این حال، طول زیاد مسیر به‌تنهایی دلیل قطعی برای استفاده از پمپ نیست و باید دو روش از نظر فنی و اقتصادی با یکدیگر مقایسه شوند.
تفاوت ایستگاه پمپاژ با سپتیک تانک و پکیج تصفیه
لیفت استیشن، سپتیک تانک و پکیج تصفیه فاضلاب عملکرد یکسانی ندارند.
ایستگاه پمپاژ فاضلاب برای جمع‌آوری موقت و انتقال فاضلاب استفاده می‌شود، در حالی که سپتیک تانک وظیفه تصفیه اولیه فاضلاب را بر عهده دارد و پکیج تصفیه فاضلاب برای انجام فرآیندهای تصفیه متناسب با مشخصات فاضلاب طراحی می‌شود.
بنابراین این تجهیزات می‌توانند در یک پروژه در کنار یکدیگر قرار بگیرند.

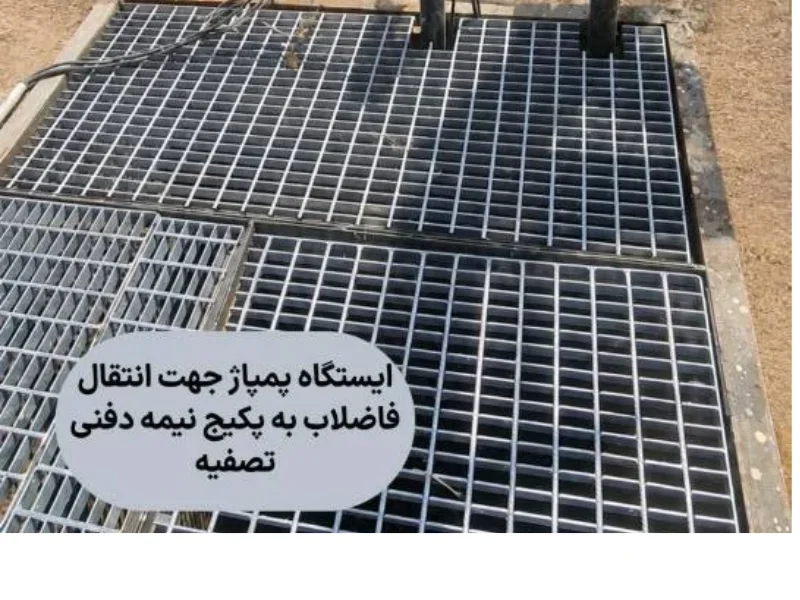

نکات مهم در انتخاب ایستگاه پمپاژ فاضلاب
- دبی فاضلاب
پیش از انتخاب پمپ، باید دبی متوسط و پیک فاضلاب مشخص شود. نوع کاربری نیز اهمیت زیادی دارد؛ زیرا الگوی تولید فاضلاب در ساختمان مسکونی، اداری، صنعتی یا درمانی متفاوت است.
انتخاب پمپ صرفاً بر اساس یک دبی اسمی می‌تواند باعث افزایش دفعات روشن و خاموش شدن یا عملکرد نا مناسب سیستم شود.
- هد و افت فشار
پمپ باید بتواند فاضلاب را تا نقطه تخلیه منتقل کند. برای تعیین هد موردنیاز، علاوه بر اختلاف ارتفاع، افت فشار ناشی از طول لوله، قطر و جنس لوله، اتصالات و شیرآلات نیز باید محاسبه شود.
بنابراین انتخاب پمپ باید بر اساس نقطه کاری واقعی سیستم انجام شود.
- حجم مخزن و کنترل سطح
حجم مخزن باید با دبی ورودی و ظرفیت پمپ هماهنگ باشد. مخزن بیش از حد کوچک می‌تواند تعداد استارت های پمپ را افزایش دهد و حجم بیش از اندازه نیز ممکن است زمان ماند فاضلاب را افزایش دهد.
استفاده از کنترل سطح، آلارم سطح بالا و تجهیزات حفاظتی نیز برای بهره‌برداری مطمئن اهمیت دارد.
- خط انتقال و دسترسی به تجهیزات
پمپ و خط انتقال باید همزمان بررسی شوند. طول و قطر لوله، جنس آن، تعداد اتصالات و اختلاف ارتفاع روی عملکرد سیستم تأثیر مستقیم دارند.
همچنین محل نصب باید دسترسی مناسبی برای خارج کردن پمپ، شست‌وشوی مخزن، بازرسی و تعمیرات دوره‌ای داشته باشد.
چک‌لیست تشخیص نیاز به لیفت استیشن
برای بررسی اولیه پروژه، این سؤالات را در نظر بگیرید:
- آیا انتقال فاضلاب با شیب مناسب و بدون پمپ امکان‌پذیر است؟
- آیا مقصد فاضلاب در تراز بالاتری قرار دارد؟
- آیا ورودی پکیج تصفیه بالاتر از محل جمع‌آوری است؟
- آیا اجرای خط ثقلی به حفاری عمیق یا مسیر پیچیده نیاز دارد؟
- آیا دبی متوسط و پیک فاضلاب مشخص شده است؟
- آیا اختلاف ارتفاع و افت فشار خط انتقال محاسبه شده است؟
***اگر انتقال ثقلی پاسخگوی شرایط پروژه نباشد، ایستگاه پمپاژ فاضلاب می‌تواند به‌عنوان راهکار انتقال بررسی شود.
جمع‌بندی
انتخاب ایستگاه پمپاژ فاضلاب باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفاً به دلیل وجود اختلاف ارتفاع یا طول زیاد مسیر. دبی فاضلاب، تراز مبدأ و مقصد، افت فشار، مشخصات خط انتقال، حجم مخزن و شرایط نصب پمپ، مهم‌ترین عوامل مؤثر در طراحی این سیستم هستند.
همچنین اگر لیفت استیشن در کنار سپتیک تانک یا پکیج تصفیه فاضلاب قرار می‌گیرد، تراز ورودی و خروجی تجهیزات باید از ابتدا در طراحی لحاظ شود. بررسی دقیق این موارد می‌تواند از انتخاب تجهیزات نا متناسب و ایجاد مشکلات بهره برداری در آینده جلوگیری کند.
